잘만 CF30V CF30VR CF30VUU CF30VUUR 캠롤러 캠팔로워 충진형 JMC
제품 특징

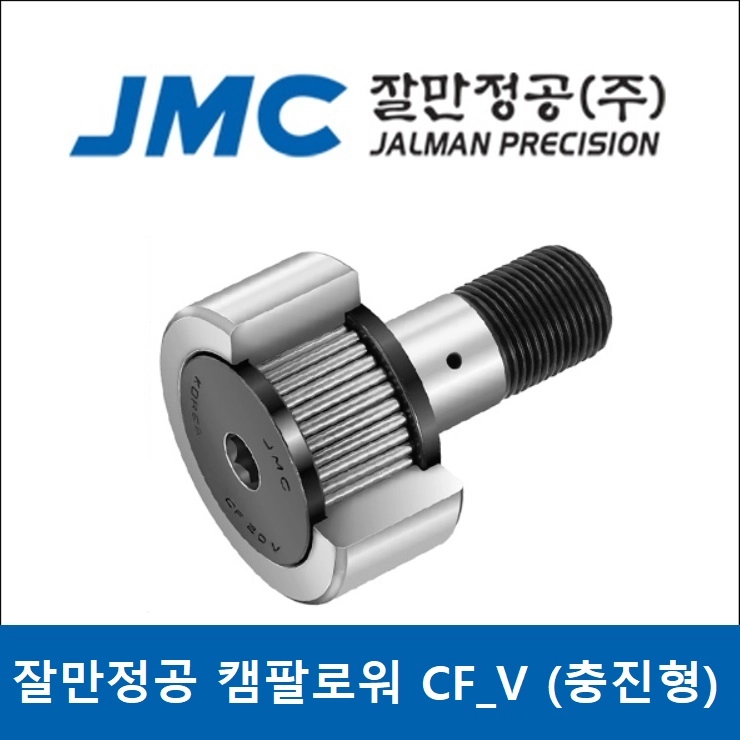

JMC 스터드 형 트랙 로울러 베어링은 샤프트 역할을 하는 스터드, 로울러, 그리고 로울러와 스터드 앞부분 사이에 위치하여 작동 시, 원활하게 회전하는 니들로 구성되어 있습니다.
플랜지형 축 머리 부분과 스러스트 고정링은 니들이 원활하게 움직이도록 안내해주며 외륜을 축 방향으로 안내하는 비분리형입니다.
로울러, 니들, 고정링, 샤프트( CF 12 이상 ) 등의 대부분의 구성 요소는 고탄소크롬 베어링 강이 그 재질로 사용됩니다.
제품 용도
저속 및 중고속에서 정격하중 및 중하중에 적합한 베어링으로서, 안내 로울러, 락커 밸브 로울러, 슬라이드용 캠 로울러, 압력 로울러 등의 로울러 종류에 따라 다양한 용도로 쓰이며 자동기, 전용기, 캠 기구부, 각종 반송 장치, 컨베이어, 머쉬닝 센터의 공구 교환 장치 등의 다양한 종류의 기계에도 적합합니다.
설계 및 윤활
일반적으로 JMC 스터드 형 트랙 로울러는 비분리형 베어링으로서 케이지 형과 충진형 두 가지가 있습니다.
케이지 형은 샤프트와 롤러 사이에 니들을 분할하고 니들 사이에 그리스가 작용하서 니들의 구름을 원활하게 해주며 고속 및 중하중에 적합합니다. 반면, 케이지가 없이 니들만으로 꽉 찬 충진형은 저속 회전 및 고하중을 받으며 주기적으로 재급유를 해야 하는 비분리형 베어링입니다. JMC 스터드 형 트랙 로울러 스터드 머리부에는 육각 렌치 소켓이 있어서 이 급유구를 통해 니들에 그리스를 급유할 수 있으며 또한 CF 12 이상은 스터드 나사부로도 급유가 가능합니다.

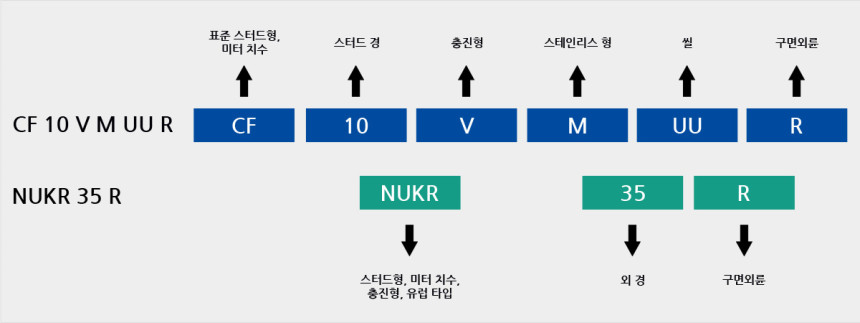

제품 유형을 나타내는 표기법
CF.. | 표준 스터드 형 트랙 로울러, mm 치수. |
CR.. | 표준 스터드 형 트랙 로울러, Inch 치수. |
CFE.. | 스터드형 트랙 로울러, mm 치수, 편심링 부착. |
CFH.. | 스터드 형 트랙 로울러, mm 치수, 스터드와 설치부가 축과 편심이 되어 있음. |
설계상의 특징을 나타내는 표기법
V | 충진형, "V"가 없는 것은 케이지 형. |
M | 스테인리스 형. |
UU | 오일씰이 들어 있음. |
R | 구면 외륜, "R"이 없는 것은 원통 외륜. |
