구조 및 특성
구름베어링 중에서 가장 다방면으로 사용되고 있는 깊은 홈 볼베어링은 내륜, 외륜 모두 궤도가 원호상의 깊은 홈으로 되어 있으며, 레이디얼 하중, 양방향의 액시얼 하중 또는 그 조합인 합성하중을 받을 수 있어 고속회전에도 적합합니다.
밀봉타입
| 형식 및 기호 | ZZ(쉴드,철커버) | VV(비접촉시일,고무커버) | DDU(접촉시일,고무커버) |
| 구조 | 금속 쉴드판을 외륜에 고정시키고 내륜면에 V홈과의 래비린스 틈새를 형성 | 강판에 합성 고무를 접착한 시일판을 외륜에 고정시키고 시일 끝부분을 내륜 시일 면의 V홈을 따라 래비린스 틈새를 형성 | 강판에 합성 고무를 접착한 시일판을 외륜에 고정시키고 시일 끝부분은 내륜 시일 면의 V홈면에 접촉 |
| 마찰 토오크 | 작음 | 작음 | 약간 큼 |
| 방진성 | 양호 | ZZ보다 양호 | 가장 우수 |
| 방수성 | 부적합 | 부적합 | 극히 양호 |
| 허용온도범위 | -10도 ~ 110도 | -10도 ~ 110도 | -10도 ~ 100도 |

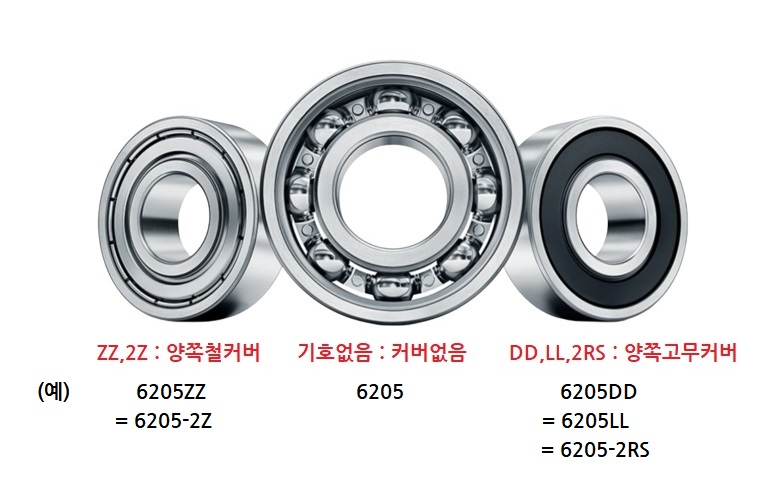

- 기호가 없는 경우 커버가 없는 오픈타입으로 그리스가 충진되어 있지 않습니다.
- 커버(밀봉) 기호는 제조사마다 상이하오니 아래 표를 참고하시기 바랍니다.
| 밀봉기호 | NTN | NSK | KOYO | FAG/KBC | SKF |
| 쉴드 | ZZ | ZZ | ZZ | 2Z,ZZ | 2Z |
| 비접촉시일 | LLB | VV | 2RU | 2RZ,2BRS,UU | 2RZ |
| 접촉시일 | LLU | DDU | 2RS | 2RS,DD | 2RS |
관련 카탈로그 및 서적
주요치수
| d (mm) | 내경 | 10 |
| D (mm) | 외경 | 26 |
| B (mm) | 폭 | 8 |
| Cr (N) | 동 정격하중 | 4550 |
| C0r (N) | 정 정격하중 | 1970 |
| da min (mm) | 12 | |
| Da max (mm) | 24 | |
| ra max (mm) | 0.3 |
구조 및 특성
| 소재 | 베어링강 (SUJ2) |
| 케이지 | 프레스 케이지 (pressed cage) |
| 윤활 | 그리스 (grease) |
| 공차(정밀도) | JIS 0급 - 보통 (normal) |
